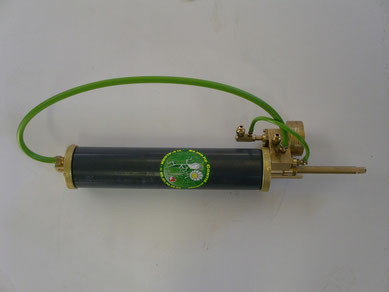

Notice de montage appareil T191
Montage:
-
Placer la tige du piston sur l'axe (34) et bloquer l'écrou(33)
- Dégager le filtre (option) et le visser sur le pied de l'appareil.
-
Visser la poignée (P) sur la bielle du Té.
Réglages:
- Réglage de l'inclination des jets par la poignée (P) qui libère l'axe de l'appareil oscillateur.
- De la course du piston (largeur d'arrosage) par le boulon à oreille (o) qui bloque le curseur(C)de la tige du piston dans la position voulue.
- Attention, si le curseur (C) est trop haut, le vérin s’arrête en position rentrée.
- Réglage de la vitesse du vérin par le gicleur d'évacuation (G)
Entretien:
Nos oscillateurs ont été étudiés pour ne demander qu'un entretien très réduit.
- Huilez de temps en temps les parties en mouvement avec de l'huile de paraffine.
- L'hiver, mettre l'oscillateur en hivernage suivant la notice et stockez le à l’abri du gel.
Incidents de fonctionnement:
-
A la remise en marche au printemps et si la mise en hivernage n'a pas bien été effectuée, les pistons et les éléments
d'inversion peuvent être bloqués. Le piston peut être dégommé en raccordant l'appareil oscillateur équipé de 2
bouchons, au réseau pour qu'il puisse être débloqué par la pression. Durant cette opération, tirer ou pousser le boisseau (B) pour le libérer.
- Si l'appareil inverse son mouvement avant d'être remonté en fin de course, serrer d'un demi tour l'écrou du boisseau (b).
- En cas d’insuccès lors de la remise en service et après vérification des points indiqués plus haut, nous contacter.
Echange
Le cylindre T191 est interchangeable avec tous les cylindres y compris l'ancien modèle.
Il est également adaptable sur des appareils oscillateurs d'autres marques.
Dans tous les cas, nous indiquer le type d'appareil que vous détenez.
